六柱全相过电压保护装置
发布时间：2022-4-19 浏览次数：2764


六柱全相过电压保护装置


                安徽志辰电气有限公司

邮编：230000

如版本更改，恕不另行通知

本公司拥有最终解释权




六柱全相过电压保护装置使用说明书



一、用途及特性：

六柱全相过电压保护装置用于保护电力系统各种电气设备免受过电压损坏。在正常工作电压下，仅微安级电流流过，当过电压侵入时，流过保护器的电流迅速增大，同时限制过电压的幅值，释放过电压能量；保护器本体在内部增设脱离装置，当限压元件因泄能等长时过电压发生热击穿时，能在微秒极时间内与系统脱离，避免系统短路事故。过电压消失后氧化锌保护器又恢复高阻状态，使电力系统电气设备安全正常工作。我司生产的保护器它具有外形尺寸小、重量轻、密封性能强等优点。



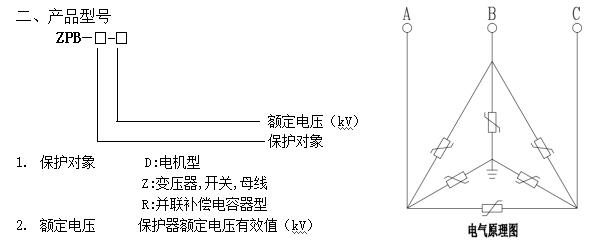

四、适用条件

    1、 环境温度-40~60。

     2、海拔高度不超过2000m。

     3、交流系统的频率为48~62HZ。

     4、连续施加在保护器的工频电压不超过保护装置的持续运行电压。

             5、最大风速为35m/s。

                                                                      表一



型 号



使用

场所

系统标称电压（kV）

有效值

保护器额定电压（kV）有效值

保护器持续运行电压（kV）有效值

直流1mA参考电压（kV）

不小于

操作冲击电流下残压（kV）不大于峰值

雷电冲击电流下残压（kV）不大于峰值

2ms方波通流量（A）

ZPB-5Z-5

电站用

3

5

4

7.2

11.5

13.5

600

ZPB-5Z-10

6

10

8

14.4

23

27

ZPB-5Z-17

10

17

13.6

24

38.3

45

ZPB-5Z-51

35

51

40.8

73

114

134

ZPB-2.5D-4

电动机用

3.15*

4

3.2

5.7

7.6

9.5

400

ZPB-2.5D-8

6.3

8

6.3

11.2

15

18.7

ZPB-2.5D-13.5

10.5

13.5

10.5

18.6

25

31

ZPB-5D-4

发电机用

3.15*

4

3.2

5.7

7.6

9.5

600

ZPB-5D-8

6.3

8

6.3

11.2

15

18.7

ZPB-5D-13.5

10.5

13.5

10.5

18.6

25

31

ZPB-5D-17.5

13.8

17.5

13.8

24.4

32

40

ZPB-5R-5

并联补偿电容器用

3

5

4

7.2

10.5

13.5

400

ZPB-5R-10

6

10

8

14.4

21

27

ZPB-5R-17

10

17

13.6

24

35

46

ZPB-5R-51

35

51

40.8

73

105

134

  带*号为电机额定电压

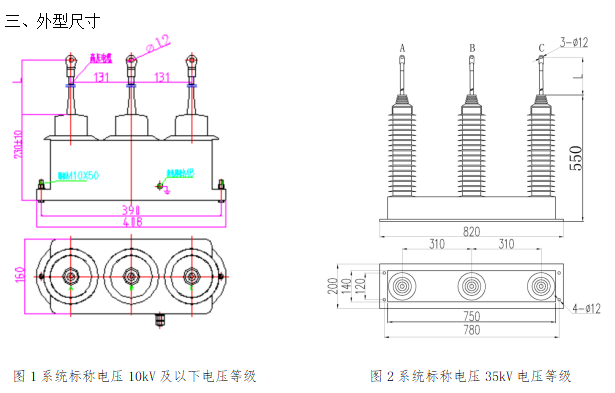

六、用户须知

用户根据被保护对象和使用地区正确选择保护器的型号和参数。在运输、贮存、开箱和安装时，注意保护器不要受到冲击和碰撞，在安装使用前，放在清洁、干燥的房间内，不要受到腐蚀性气体或液体的侵蚀。

1、保护器在投入运行前和投入运行1-2年后作预防性试验，其项目为：直流参考电压U1mA测量(其值应不小于表一中的规定)；0.75U1mA下漏电流测量(所有型号的漏电流值均不大于50mA)。

2、 保护器两端长期施加的电压不得超过保护器的持续运行电压。

3、 无间隙保护器绝对不允许做工频放电电压试验，否则会损坏保护器。

4、保护器在和三相电源(A、B、C)及接地端连接时,须注意以下事项：

⑴电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求；

⑵保护器连接电缆线之间的安全距离及保护器连接电缆线与不同

相母线（或柜体）之间的安全距离应不小于该型保护器电缆出口处的相间距离（应在电缆拉紧状况下）；

⑶高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上，严禁将不同相电缆捆扎在一起；

⑷安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破
